Matrix Switcher คืออะไร?

Matrix Switcher คืออะไร?

Matrix Switcher คืออุปกรณ์สำคัญในระบบโสตทัศน์ระดับมืออาชีพ (ProAV) ที่ช่วยให้คุณสามารถเลือกส่งสัญญาณจากแหล่งต้นทางหลายตัว (เช่น แล็ปท็อป เครื่องเล่น Blu-ray หรือ Media Server) ไปยังจอแสดงผลหลายจุด (เช่น ทีวี โปรเจกเตอร์ หรือวิดีโอวอลล์) ได้อย่างอิสระในรูปแบบใดก็ได้

ลองนึกภาพว่า Matrix Switcher ทำหน้าที่เหมือน ศูนย์กลางควบคุม ที่ให้คุณจัดการเส้นทางของสัญญาณ AV ได้แบบเรียลไทม์และยืดหยุ่นสูง

ความหมายของคำว่า “Matrix”

คำว่า “Matrix” มาจากการจัดการการเชื่อมต่อแบบตาราง (Grid) ที่สามารถเชื่อม อินพุตใดก็ได้กับเอาต์พุตใดก็ได้ หรือแม้กระทั่งหลายเอาต์พุตพร้อมกัน เช่น:

• Matrix Switcher ขนาด 4x4 หมายถึงมี 4 อินพุต และ 4 เอาต์พุต

  คุณสามารถส่งสัญญาณจากแหล่งใดก็ได้ไปยังจอใดก็ได้ หรือส่งอินพุตเดียวกันไปยังหลายจอก็ได้เช่นกัน

คุณสมบัติหลักที่ควรมีใน Matrix Switcher

• อินพุตที่รองรับ: HDMI, DisplayPort, VGA, SDI ฯลฯ
• เอาต์พุตที่รองรับ: HDMI, HDBaseT, เอาต์พุตเสียง ฯลฯ
• โหมดการสวิตช์: อินพุต 1 ไปยังเอาต์พุต 1, อินพุตเดียวไปยังหลายจอ, หรือหลายอินพุตไปยังหลายจอในเวลาเดียวกัน
• การควบคุม: ผ่านรีโมท, ปุ่มหน้าจอ, RS-232, IR หรือควบคุมผ่านระบบเครือข่าย (IP/Web Interface)

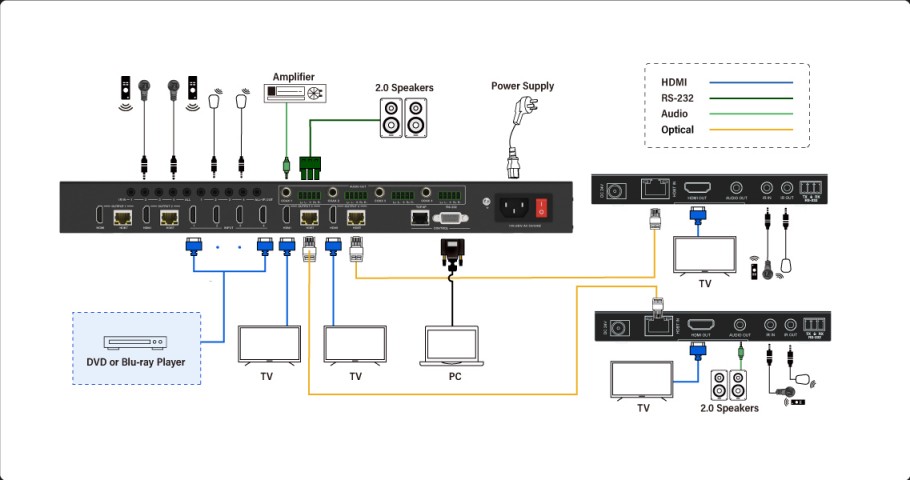

ข้อมูลจาก infobit รุ่น iMatrix H44H150 4x4 - 18Gbps HDMl 4K60 Matrix Switcher with 150m HDBaseT

ทำไมต้องใช้ Matrix Switcher?

✅ ความยืดหยุ่น (Flexibility)

• ส่งเนื้อหาที่แตกต่างกันไปยังจอแสดงผลที่แตกต่างกันได้ เช่น ร้านอาหารหรือ Sports Bar:
  • อินพุต 1 = ฟุตบอล → TV 1
  • อินพุต 2 = บาสเกตบอล → TV 2
• หรือจะส่งเนื้อหาเดียวกันไปยังจอทั้งหมด เช่น การประกาศทั่วออฟฟิศ

✅ ความสะดวก (Efficiency)

• ไม่ต้องถอด–เสียบสายสัญญาณเมื่อต้องการเปลี่ยนแหล่งสัญญาณ
• ลดการสึกหรอของพอร์ต และช่วยให้ควบคุมง่ายระหว่างอีเวนต์สด

✅ การขยายระบบ (Scalability)

• รองรับทั้งระบบขนาดเล็ก (เช่น 2x2) ไปจนถึงขนาดใหญ่ (16x16 หรือมากกว่า)
• เหมาะสำหรับห้องประชุม, ศูนย์ควบคุม, ห้องบรรยาย ฯลฯ

✅ การจัดการสัญญาณ (Signal Management)

• รองรับการจัดการ EDID และ HDCP เพื่อความเข้ากันได้และการป้องกันเนื้อหา
• บางรุ่นสามารถ Upscale/Downscale ความละเอียด หรือแยกสัญญาณเสียงออกมาต่างหากได้

✅ การควบคุมศูนย์กลาง (Centralized Control)

• สามารถรวมเข้ากับระบบควบคุมอัตโนมัติ เช่น Crestron หรือ AMX
• เหมาะสำหรับงานติดตั้งขนาดใหญ่ที่ต้องควบคุมผ่านระบบเครือข่าย

Matrix Switcher ทำงานอย่างไร?

ลองนึกภาพตาราง (Matrix):

• แถว (Rows): อินพุตของคุณ เช่น แล็ปท็อป, กล้อง, Media Player
• คอลัมน์ (Columns): เอาต์พุตของคุณ เช่น โปรเจกเตอร์, ทีวี, มอนิเตอร์

Matrix Switcher ช่วยให้คุณสามารถ “จับคู่” แหล่งสัญญาณใดกับจอใดก็ได้—หรือกับหลายจอพร้อมกัน

ตัวอย่างการตั้งค่าระบบ Matrix Switcher ขนาด 4x4

• อินพุต 1: แล็ปท็อป → เอาต์พุต 1: จอหลัก
• อินพุต 2: กล้องถ่ายทอดสด → เอาต์พุต 2: มอนิเตอร์ข้างเวที
• อินพุต 3: Blu-ray → เอาต์พุต 3 และ 4: ทีวีในล็อบบี้
• อินพุต 4: ยังไม่ใช้งาน (พร้อมสำหรับแหล่งใหม่)

คุณสามารถเปลี่ยนเส้นทางสัญญาณได้ทันที เช่น สลับ Blu-ray ไปยังจอหลัก และส่งแล็ปท็อปไปที่ล็อบบี้

เส้นทางของสัญญาณ (Signal Flow)

1. อุปกรณ์ต้นทางเชื่อมเข้าพอร์ต Input ของ Switcher (เช่น HDMI)
2. Switcher ประมวลผลสัญญาณ (รวมถึง EDID/HDCP)
3. ส่งสัญญาณไปยังพอร์ต Output ที่เชื่อมต่อกับจอ หรือผ่าน Extender (เช่น HDBaseT สำหรับระยะไกล)

ประเภทของ Matrix Switcher

• Fixed Matrix:

  จำนวนพอร์ตอินพุต/เอาต์พุตตายตัว เช่น 4x4, 8x8

  ตัวอย่าง: INFOBIT iMatrix H0808 (8 HDMI In / 8 HDMI Out)

• Modular Matrix:

  สามารถเพิ่ม/เปลี่ยนการ์ด Input/Output ได้ เช่น เพิ่มพอร์ต HDMI, VGA หรือ HDBaseT

  เหมาะสำหรับงานขนาดใหญ่ที่ต้องการความยืดหยุ่น

  ตัวอย่าง: iMatrix M 4K Modular Seamless Matrix Switcher w/ Videowall

• Video-Only vs. AV Matrix:

  บางรุ่นรองรับเฉพาะวิดีโอ ส่วนบางรุ่นรวมระบบเสียงด้วย (แยกสัญญาณเสียงไปยังแอมป์/ลำโพงได้)

• Specialized Matrix:

  • Seamless Switcher: เปลี่ยนสัญญาณโดยไม่มีภาพกระพริบ เหมาะกับงานสด
  • Presentation Switcher: เวอร์ชันที่ใช้งานง่าย เหมาะกับห้องเรียนหรือห้องประชุมขนาดเล็ก

ตัวอย่างการใช้งานจริง

• ห้องประชุมองค์กร:

  inputs: แล็ปท็อป CEO, คอมพิวเตอร์ผู้นำเสนอ, ระบบประชุมวิดีโอ

  outputs: โปรเจกเตอร์หลัก, มอนิเตอร์ด้านข้าง, ระบบบันทึกภาพ

  ส่งสไลด์ไปที่โปรเจกเตอร์ ขณะเดียวกันแสดงวิดีโอคอลบนมอนิเตอร์

• ศูนย์ควบคุม:

  inputs: กล้องวงจรปิด, คอมพิวเตอร์, ข่าว

  outputs: วิดีโอวอลล์

  ผู้ปฏิบัติงานสามารถเลือกดูแหล่งใดก็ได้บนจอใดก็ได้แบบเรียลไทม์

• งานอีเวนต์สด:

  inputs: กล้องบนเวที, คลิปวิดีโอ

  outputs: จอหลัก, มอนิเตอร์หลังเวที, อุปกรณ์สตรีมมิ่ง

  เปลี่ยนมุมกล้องหรือคลิปได้ทันทีระหว่างการแสดง

สิ่งที่ควรพิจารณา

• รองรับความละเอียด: เช่น 4K@60Hz ต้องการแบนด์วิดธ์สูง
• HDCP/EDID: ต้องรองรับเพื่อให้เล่นเนื้อหาที่ป้องกันลิขสิทธิ์ได้
• Latency: รุ่นราคาถูกอาจมีดีเลย์ มองหา "Seamless" Switcher หากความเร็วสำคัญ
• ระยะทางของสาย: อาจต้องใช้ Extender (เช่น HDBaseT) หากจออยู่ไกล

ทำไม Matrix Switcher ถึงสำคัญในโลก ProAV

Matrix Switcher ช่วยจัดระเบียบระบบ AV ที่ซับซ้อน ให้กลายเป็นระบบมืออาชีพที่ควบคุมได้ง่าย มีความยืดหยุ่นสูง และขยายระบบได้ในอนาคต

ถือเป็นหัวใจของระบบ AV ในองค์กร สถานศึกษา และเวทีการแสดงที่ต้องการความน่าเชื่อถือและประสิทธิภาพ
